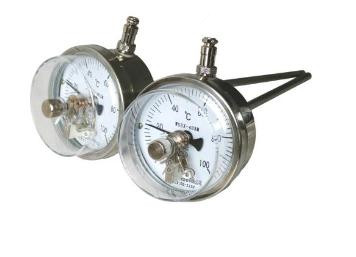

不銹鋼電接點雙金屬溫度計表盤采用不銹鋼材質，主要應用于生產現場環境有腐蝕性或者現場為食品級物質的介質且對溫度需要自動控制和報警控制輸出的場合。不銹鋼電接點雙金屬溫度計可以直接測量各種生產過程中-80～500℃范圍內液體、蒸汽和氣體介質的溫度。
一、特點
·外殼材質采用不銹鋼材質，可以耐環境腐蝕
· 現場顯示溫度，直觀方便；
· 具有自動切斷電源和報警功能；
· 安全可靠，使用壽命長；
· 多種結構形式，可滿足不同要求。
二、工作原理
不銹鋼電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
三、主要技術參數
· 產品執行標準：JB/T8803-1998 GB3836-83
· 標度盤公稱直徑：100
· 精度等級： 1.5（1.0）
· 熱響應時間：≤40S
· 防護等級：IP55
· 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
· 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
· 切換差：切換差應不超過基本誤差限的1.5倍。
· 切換重復性：切換重復性極限范圍不大于基本誤差限絕對值的1/2。
四、電氣參數
|
額定功率VA
|
高工作電壓V
|
大允許電流
|
|
10
|
220 a.c
|
0.7A
|
|
24 d.c
|
五、產品選型
|
WSS
|
|
雙金屬溫度計
|
|
|
X
|
|
電接點結構
|
|
表盤公稱直徑
|
-4
|
|
Φ100
|
|
表盤形式
|
0
|
|
軸向（直型）
|
|
1
|
|
徑向（角型）
|
|
8
|
|
萬向（可調角型）
|
|
安裝固定形式
|
0
|
|
無固定裝置
|
|
1
|
|
可動外螺紋
|
|
2
|
|
可動內螺紋
|
|
3
|
|
固定螺紋
|
|
4
|
|
固定法蘭
|
|
5
|
|
卡套螺紋
|
|
6
|
|
卡套法蘭
|
|
保護形式
|
M
|
|
上下限
|
|
N
|
|
雙上限
|
|
P
|
|
雙下限
|
|
六、選型須知：
請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：現場管道為Ф219*8.5，測量瓦斯氣體，測溫范圍0～100℃，1.5級，萬向螺紋連接，材質要求1Cr18Ni9Ti 溫度計表盤Ф100，帶報警控制，現場環境濕度大，室外安裝
根據以上要求選型如下：電接點雙金屬溫度計 WSSX-481， 0～100℃，L=150， M27×2，1.5級
七、接線圖
|
